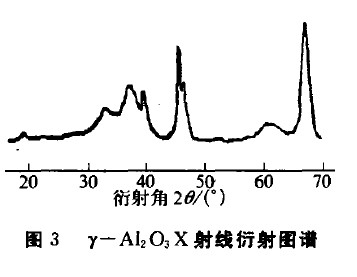

制備活性氧化鋁時，未經長時間的老化或用水熱處理(因為老化或者水熱處理都會使樣品的粒度變大并且比表面積減小)，從其X射線衍射圖譜可以看出，在合適的反應條件下，活性氧化鋁結晶度已經比較好。用所得的擬薄水鋁石在適當的溫度下煅燒，將得到的活性氧化鋁XRD譜圖，見圖3。
由圖3看出，煅燒得到的氧化鋁的XRD圖和JPCPS標準卡片對比，發現其具有典型的活性氧化鋁γ-Al2O3。的衍射特征，因此認為其中主要為活性氧化鋁γ-Al2O3相。將樣品在超聲波清洗器中分散30min，沉積在真空鍍碳的銅網上，采用電子顯微鏡觀察顆粒的形貌，得到的TEM照片如圖4所示。
由圖4可以看到，得到的活性氧化鋁為棒狀晶體。其長度介于3O～100nm之間，平均直徑大約為1～5nm。對樣品進行BET比表面積測試，得其比表面積為275m2/g。
